编译烧写boot

简述:SSD202D芯片的boot阶段也是我们常说的bootLoader,是基于uboot2015进行开发适配,里面增加了大量的芯片原厂相关代码,和社区版本存在很大差异,由于SSD202只支持从NANDFLASH / NorFLASH启动,所以如果您的开发板上没有boot分区或者不小心破坏了boot分区,那么系统就无法正常启动,需要通过专门的烧录工具才可以进行烧录更新。

烧录工具受芯片市场供货影响,价格非常高,所以我们不建议大家操作这部分。

如果您发现您跟着此文档操作出现问题,可以直接查看我们提前录制好的手把手教学视频。

编译bootloader

首先进入boot源码根目录下,在编译之前需要确认清楚交叉编译工具链等环境是否配置成功,如果不确定 可以参考 配置交叉编译工具链 章节。

make infinity2m_spinand_defconfig

指定完成配置文件后,继续执行如下命令开始编译(根据服务器配置,可以支持多线程编译)

make -j8

  • 参考执行示例
    book@100ask:~/DongshanPiOne-TAKOYAKI/boot$ make infinity2m_spinand_defconfig
    arch/../configs/.tmp_defconfig:326:warning: override: reassigning to symbol CMD_FASTBOOT
    #
    # configuration written to .config
    #
    book@100ask:~/DongshanPiOne-TAKOYAKI/boot$ make -j16


最后生成的镜像文件为:

u-boot_spinand.xz.img.bin

注意:如果需要打包 编译出来的镜像到最终的完整系统内则 需要讲生成的文件拷贝到project目录:

cp u-boot_spinand.xz.img.bin project/board/i2m/boot/spinand/uboot/

  • 参考执行示例
    book@100ask:~/DongshanPiOne-TAKOYAKI/boot$  cp u-boot_spinand.xz.img.bin  ../project/board/i2m/boot/spinand/uboot/


烧写bootloader

进入uboot内烧写

注意:这种烧写方式是在您的开发板还可以正常启动,可以进入到uboot命令行内。 首先参考上述操作将编译好的镜像拷贝到您的sd卡内, 之后开发板上电,在串口有输出时一直长按键盘 Enter 键3秒左右 之后放开就可以进入到uboot命令行内, 最后执行如下命令更新。

fatload mmc 0:1 0x21000000 u-boot_spinand.xz.img.bin

nand erase.part UBOOT0

nand write.e 0x21000000 UBOOT0 ${filesize}

nand erase.part UBOOT1

nand write.e 0x21000000 UBOOT1 ${filesize}

使用开源社区工具烧写

  • 开源社区工具更详细的说明请看;
  • 社区版烧写工具 连线介绍 https://item.taobao.com/item.htm?id=665728385852

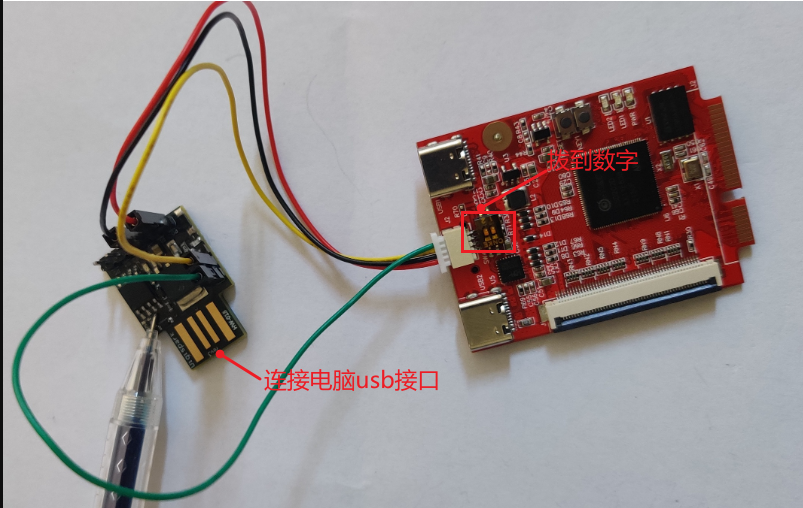

  • 将烧写工具连接好烧录线后,将烧录器和开发板烧写接口连接好,拨码开关切换为烧写模式(拨码开发白色拨码切换到非NO方向)。

Mstar-I2C-Flash-tools

之后我们按下 主板上Reset键,同时执行如下烧写命令,其中第一句话sudo SNANDer -p mstarddc -c /dev/i2c-0:49 -e是整个 擦除 flash 命令,建议执行。

注意:烧写操作是在ubuntu-18烧写,需要将烧写工具挂载到ubuntu系统内,挂载成功后系统会自动装在驱动模块,此时设备管理器会多出一个/dev/i2c-0的设备节点,其中烧写命令中 -l参数指定的是烧写文件的长度(大小),如果你修改了u-boot_spinand.xz.img.bin文件,请确认大小是否在这个区间内。

sudo SNANDer -p mstarddc -c /dev/i2c-0:49 -e

sudo SNANDer -p mstarddc -c /dev/i2c-0:49 -w GCIS.bin

sudo SNANDer -p mstarddc -c /dev/i2c-0:49 -a 0x140000 -l 0x6000 -w IPL.bin

sudo SNANDer -p mstarddc -c /dev/i2c-0:49 -a 0x200000 -l 0x5800 -w IPL_CUST.bin

sudo SNANDer -p mstarddc -c /dev/i2c-0:49 -a 0x2C0000 -l 0x3B800 -w u-boot_spinand.xz.img.bin

使用专门的烧写器烧写

注意:本方式适用于空片烧录或者板子无法进入Uboot控制台使用其它方式烧录的情况

首先关闭串口调试工具,接下来打开烧写工具:烧写工具下载 点击跳转 选择合适的下载方式下载。 其中烧录器购买链接地址:

同时将烧录器和开发板烧写接口连接好,拨码开关切换为烧写模式(拨码开发白色拨码切换到非NO方向)。 FlashTools-01

电脑解压缩下载后的 ISP_5.0.18.zip 烧写工具压缩包,打开 Flash_Tool_5.0.18.exe,点击Connect,建立连接状态(Connect必须确保关闭串口工具,否则会出现争抢串口资源问题)选择Flash Type为Nand Flash。

FlashTools-02

接下来需要根据根据以下的分区以及分区起始地址,按照以下方法依次烧录分区。 其中 GCIS.bin IPL.bin IPL_CUST.bin u-boot_spinand.xz.img.bin这些文件可以从我们提供提供默认系统镜像中获取 恢复默认系统

分区文件 分区起始地址
GCIS.bin 0x000000
IPL.bin 0x140000
IPL_CUST.bin 0x200000
u-boot_spinand.xz.img.bin 0x2C0000
  • 烧录 GCIS.bin :参考下图 1 红框选择文件所在位置,(注意这些镜像文件来源于 前面 常见问题章节 更新默认系统部分)。 选择完成后,参考下图 2 红框设置烧写地址,配置完成后可以点击 箭头3 Run按钮来开始烧录。等待运行结束,直至提示Pass状态。 FlashTools-03

  • 烧录 IPL.bin :参考下图**1 红框选择文件所在位置,(注意这些镜像文件来源于 前面 常见问题章节 更新默认系统部分)。 选择完成后,参考下图 **2 红框设置烧写地址,配置完成后可以点击 箭头3 Run按钮来开始烧录。等待运行结束,直至提示Pass状态。 FlashTools-04

  • 烧录 IPL_CUST.bin :参考下图**1 红框选择文件所在位置,(注意这些镜像文件来源于 前面 常见问题章节 更新默认系统部分)。 选择完成后,参考下图 **2 红框设置烧写地址,配置完成后可以点击 箭头3 Run按钮来开始烧录。等待运行结束,直至提示Pass状态。 FlashTools-05

  • 烧录 u-boot_spinand.xz.img.bin :参考下图**1 红框选择文件所在位置,(注意这些镜像文件来源于 前面 常见问题章节 更新默认系统部分)。 选择完成后,参考下图 **2 红框设置烧写地址,配置完成后可以点击 箭头3 Run按钮来开始烧录。 FlashTools-06 点击Run,等待运行结束,直至提示Pass状态。烧录完之后执行reset重启即可正常启动。
