快速开始使用

如果您感觉跟着文档不知道怎么操作,可以直接查看我们提前录制好的手把手教学视频。

上电启动系统

1. 连接串口线

将配套的TypeC线一段连接至开发板的串口/供电接口,另一端连接至电脑USB接口,连接成功后板载的红色电源灯会亮起。 默认情况下系统会自动安装串口设备驱动,如果没有自动安装,可以使用驱动精灵来自动安装。 * 对于Windows系统 此时Windows设备管理器 在 端口(COM和LPT) 处会多出一个串口设备,一般是以 USB-Enhanced-SERIAL CH9102开头,您需要留意一下后面的具体COM编号,用于后续连接使用。

如上图,COM号是96,我们接下来连接所使用的串口号就是96。

  • 对于Linux系统 可以查看是否多出一个/dev/tty<> 设备,一般情况设备节点为 /dev/ttyACM0 。

2. 打开串口控制台

获取串口工具

使用Putty或者MobaXterm等串口工具来开发板设备。

使用putty登录串口

登录截图

使用Mobaxterm登录串口

打开MobaXterm,点击左上角的“Session”,在弹出的界面选中“Serial”,如下图所示选择端口号(前面设备管理器显示的端口号COM21)、波特率(Speed 115200)、流控(Flow Control: none),最后点击“OK”即可。步骤如下图所示。 注意:流控(Flow Control)一定要选择none,否则你将无法在MobaXterm中向串口输入数据

连接

3. 进入系统shell

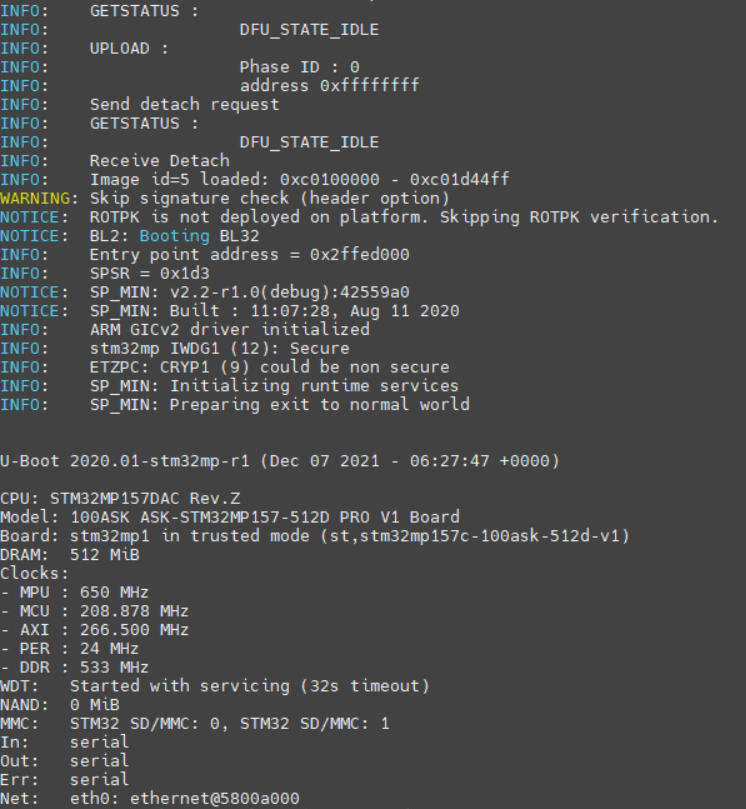

使用串口工具成功打开串口后,可以直接输入 root用户名按下 Enter 键就可以直接登录系统了,当然您也可以按下板子上的 Reset复位键,来查看完整的系统信息。

DongshanPi-Seven_FlashDefaultSystem-008

扩展硬件

连接模块

连接7寸屏模块

  • 连接视频教程

  • 模块介绍

连接底板

  • 连接视频教程

  • 底板介绍

简述开发流程

调试环境概述
