更新系统固件

支持的系统镜像

SPI NAND系统




烧写固件至SPI NAND

准备工作

  1. 柚木PI-蜥蜴开发板主板 x1
  2. 下载全志线刷工具AllwinnertechPhoeniSuit: https://gitlab.com/dongshanpi/tools/-/raw/main/AllwinnertechPhoeniSuit.zip
  3. TypeC线 X1
  4. 下载SPI NAND最小系统镜像:https://gitlab.com/dongshanpi/tools/-/raw/main/v851s_linux_lizard_uart0.7z
  5. 下载全志USB烧录驱动:https://gitlab.com/dongshanpi/tools/-/raw/main/AllwinnerUSBFlashDeviceDriver.zip

连接开发板

参考下图所示,将TypeC线**反接**至 开发板 OTG烧写接口,另一端 连接至 电脑USB接口,连接成功后,可以将下载好的 烧写工具和 SPI NAND最小系统镜像解压缩 使用。 YuzukiHD-Lizard-03-tpyeC_OTG

安装usb驱动

在我们**反接**开发板以后,先按住 FEL 烧写模式按键,之后按一下 RESET 系统复位键,就可以自动进入烧写模式。

这时我们可以看到设备管理器 通用串行总线控制器 弹出一个 未知设备 ,这个时候我们就需要把我们提前下载好的 全志USB烧录驱动 进行修改,然后将解压缩过的 全志USB烧录驱动 压缩包,解压缩,可以看到里面有这么几个文件。

InstallUSBDrv.exe
drvinstaller_IA64.exe
drvinstaller_X86.exe
UsbDriver/
drvinstaller_X64.exe
install.bat

对于wind7系统的同学,只需要以管理员 打开 install.bat 脚本,等待安装,在弹出的 是否安装驱动的对话框里面,点击安装即可。

对于wind10/wind11系统的同学,需要在设备管理器里面进行手动安装驱动。

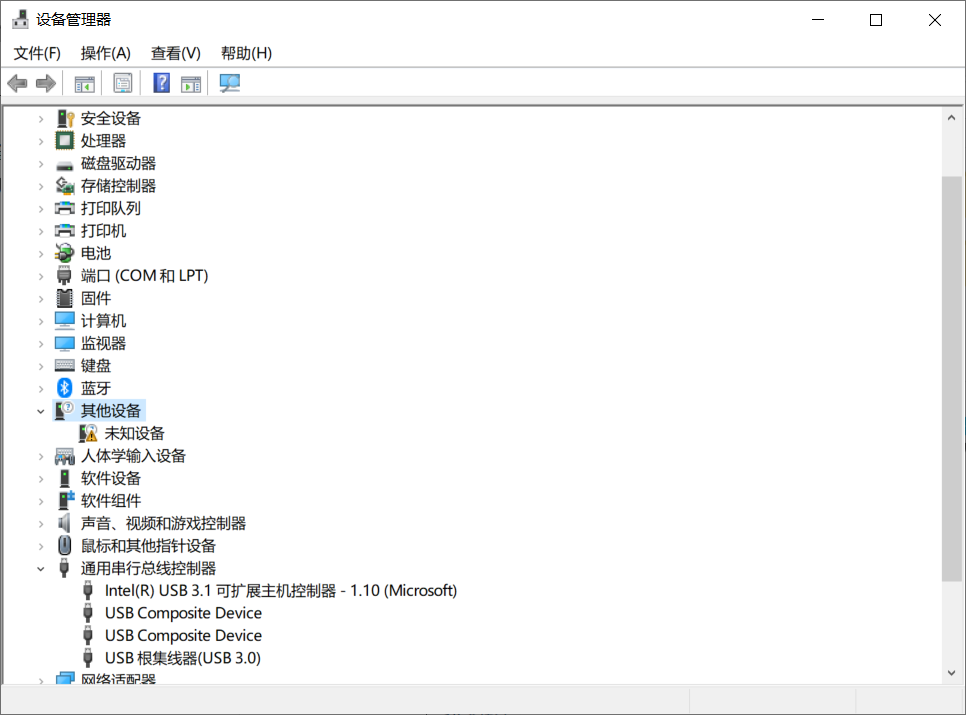

如下图所示,在第一次插入OTG设备,进入烧写模式设备管理器会弹出一个未知设备。

Windows_FlashDevice_001

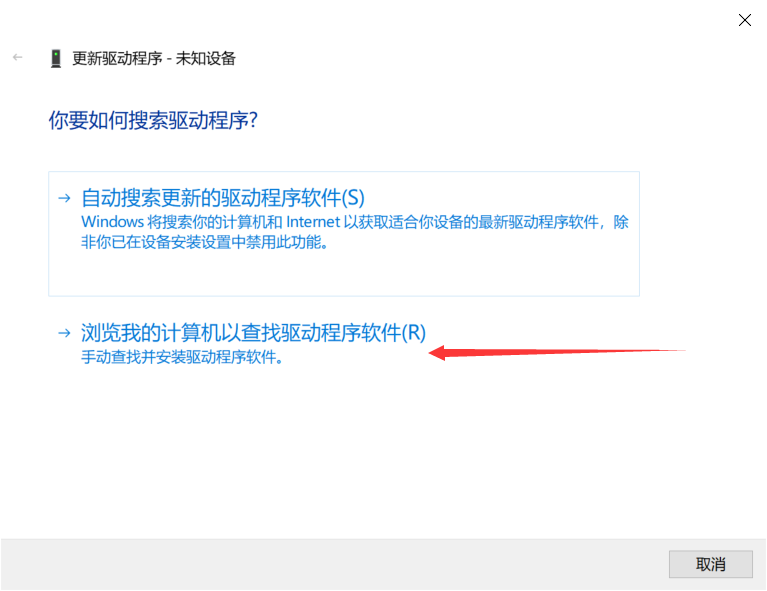

接下来鼠标右键点击这个未知设备,在弹出的对话框里, 点击浏览我计算机以查找驱动程序软件。

Windows_FlashDevice_001

之后在弹出新的对话框里,点击浏览找到我们之前下载好的 usb烧录驱动文件夹内,找到 UsbDriver/ 这个目录,并进入,之后点击确定即可。

Windows_FlashDevice_001

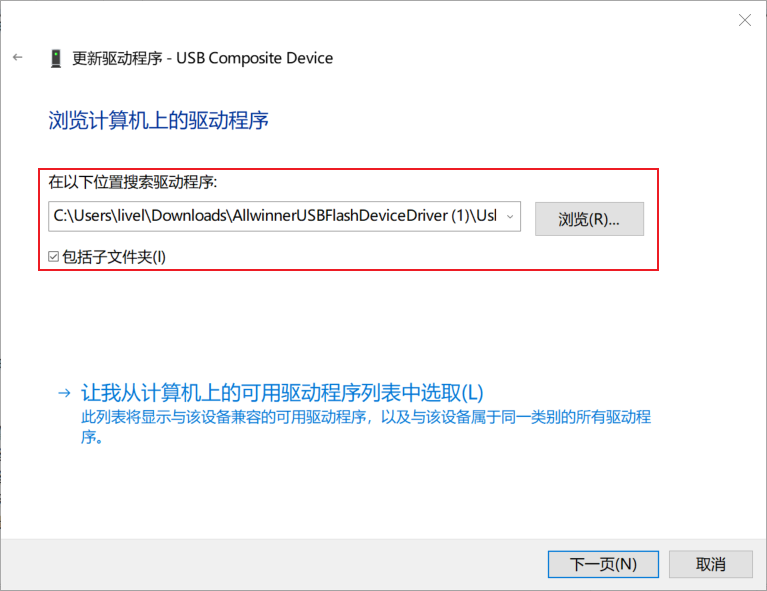

注意进入到 UsbDriver/ 文件夹,然后点击确定,如下图所示。

Windows_FlashDevice_001

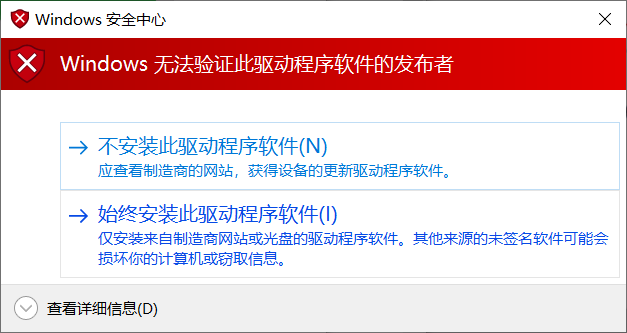

此时,我们继续点击 下一页 按钮,这时系统就会提示安装一个驱动程序。 在弹出的对话框里,我们点击 始终安装此驱动程序软件 等待安装完成。

Windows_FlashDevice_001

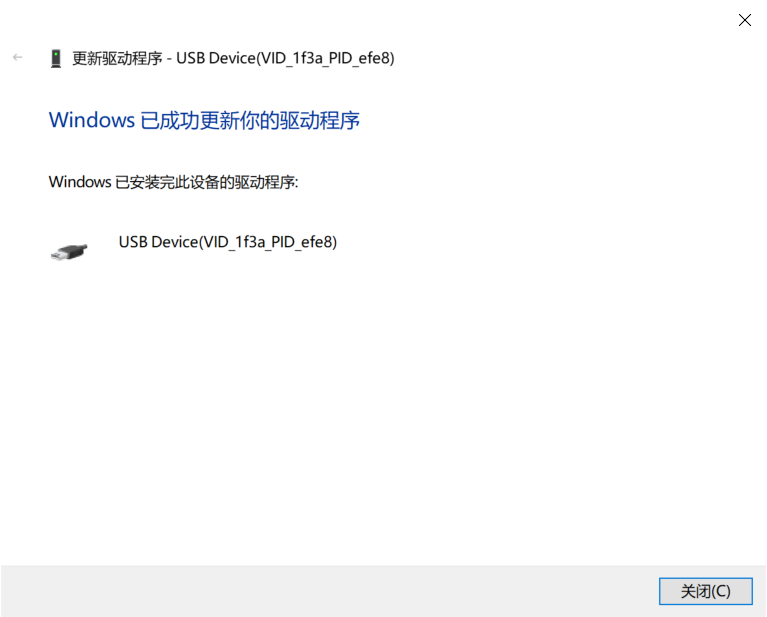

安装完成后,会提示,Windows已成功更新你的驱动程序。

Windows_FlashDevice_001

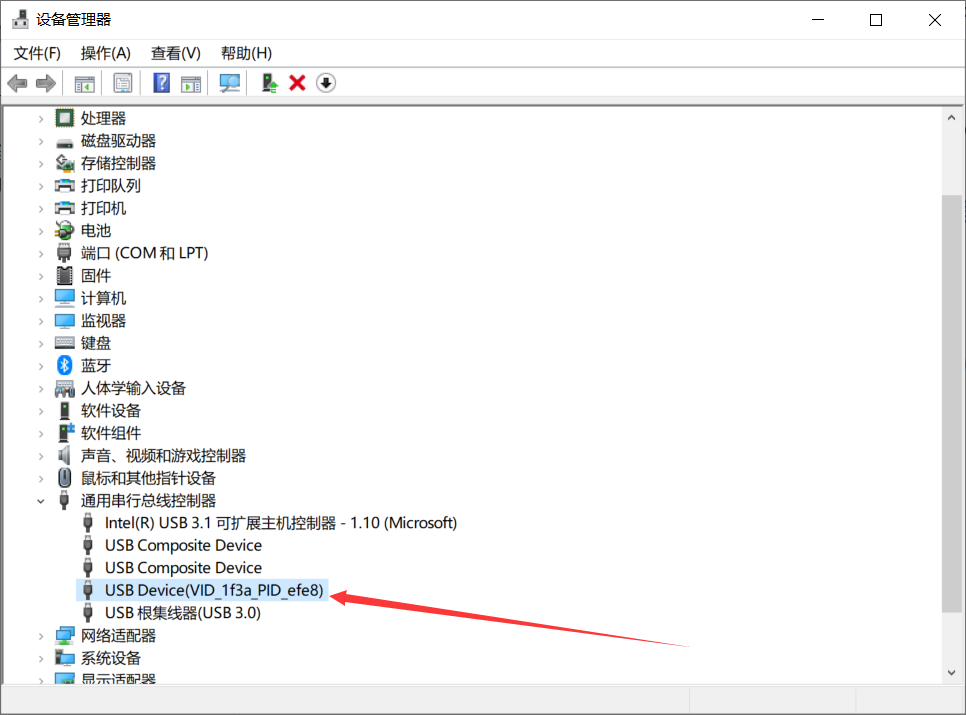

最后我们可以看到,设备管理器 里面的未知设备 变成了一个 USB Device(VID_1f3a_efe8)的设备,这时就表明设备驱动已经安装成功。

Windows_FlashDevice_001

运行软件烧写

将下载下来的全志线刷工具 AllwinnertechPhoeniSuit 解压缩,同时将**SPI NAND最小系统镜像**下载下来也进行解压缩。

解压后,得到一个 tina_v851s-perf1_uart0.img 镜像,是用于烧录到SPI NAND镜像得。另一个是**AllwinnertechPhoeniSuit**文件夹。

首先我们进入到 AllwinnertechPhoeniSuit\AllwinnertechPhoeniSuitRelease20201225 目录下 找到 PhoenixSuit.exe 双击运行。

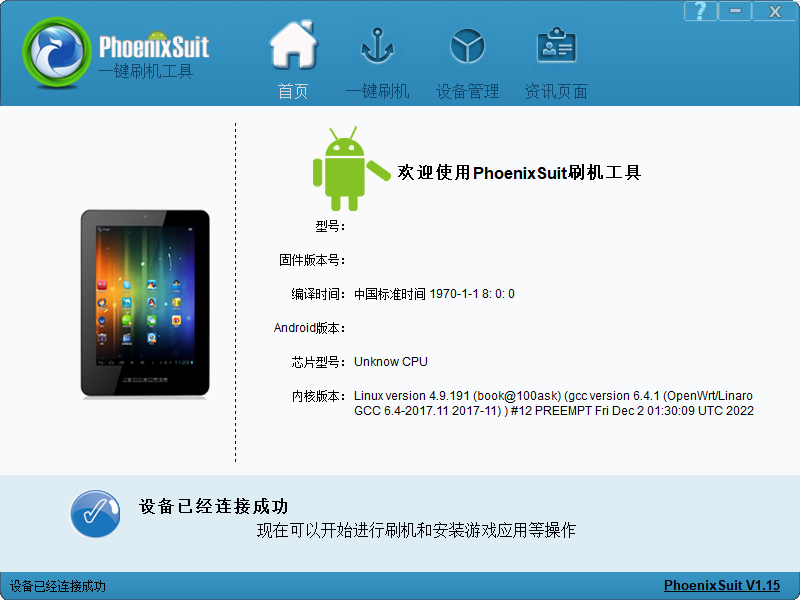

打开软件后 软件主界面如下图所示

YuzukiHD-Lizard-03-PhoenixSuit_001

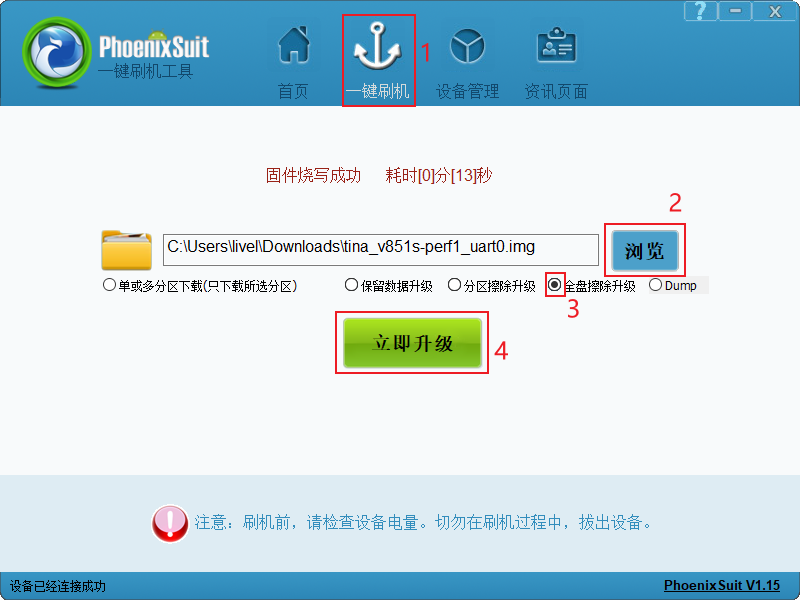

​ 接下来 我们需要切换到 一键刷机**窗口,如下图所示,点击红框标号1,在弹出的新窗口内,我们点击 红框2 **浏览 找到我们刚才解压过的 SPI NAND 最小系统镜像 tina_v851s-perf1_uart0.img ,选中镜像后,点击红框3 全盘擦除升级 ,最后点击红框4 立即升级

​ 点击完成后,不需要理会 弹出的信息,这时 我们拿起已经连接好的开发板,先按住 FEL 烧写模式按键,之后按一下 RESET 系统复位键,就可以自动进入烧写模式并开始烧写。

YuzukiHD-Lizard-03-PhoenixSuit_002

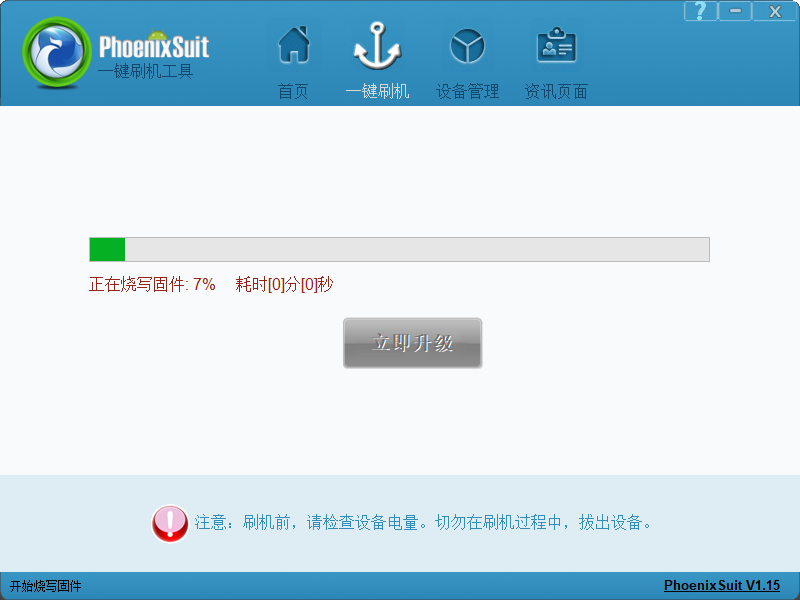

​ 烧写时会提示烧写进度条,等待烧写完成。

YuzukiHD-Lizard-03-PhoenixSuit_003

启动系统

一般情况下,烧写成功后 ,**正接**至柚木PI-蜥蜴开发板。重新上电都会自动重启 启动系统,此时我们进入到 串口终端,可以看到它的启动信息,等所有启动信息加载完成,可直接烧写好的系统内。
